Cổng kết nối HDMI là gì? Công dụng, tính năng, ưu và nhược điểm

Cổng kết nối HDMI hiện nay là kết nối phổ biến trong các thiết bị điện tử nhờ khả năng truyền tải âm thanh và hình ảnh chất lượng cao chỉ qua một dây cáp. Vậy cổng kết nối HDMI là gì, công dụng, tính năng và ưu nhược điểm ra sao? Hãy cùng Logico tìm hiểu chi tiết trong bài viết sau.

Cổng kết nối HDMI là gì?

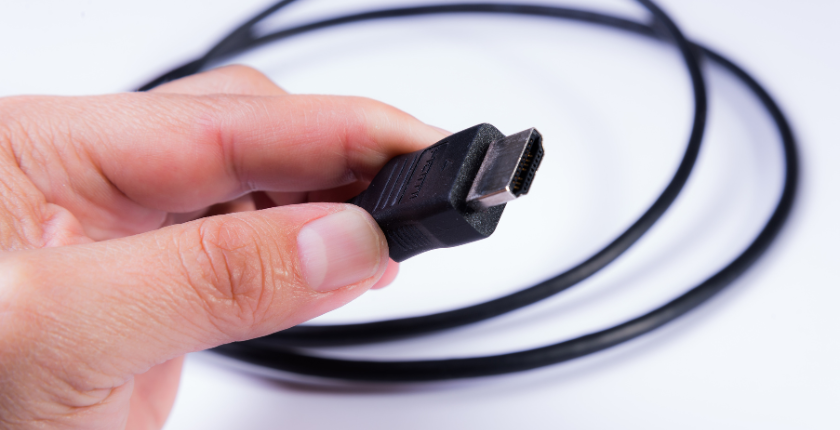

Cổng kết nối HDMI (High-Definition Multimedia Interface) là một chuẩn kết nối đa năng cho phép truyền tải cả âm thanh và hình ảnh chất lượng cao qua một cáp duy nhất giữa các thiết bị điện tử. Nhờ đó, cổng kết nối HDMI giúp duy trì độ phân giải cao cho nội dung được truyền, đảm bảo âm thanh và hình ảnh sắc nét. Ví dụ, người dùng có thể sử dụng cổng HDMI để chiếu nội dung từ máy tính lên màn hình lớn hoặc truyền âm thanh từ điện thoại đến loa. Hiện nay, các phiên bản HDMI phổ biến nhất bao gồm HDMI 1.4, HDMI 2.0, và HDMI 2.1, mỗi phiên bản đều cải tiến để hỗ trợ độ phân giải và tốc độ truyền tải tốt hơn.

Cấu tạo và nguyên lý hoạt động của cổng kết nối HDMI

Cấu tạo

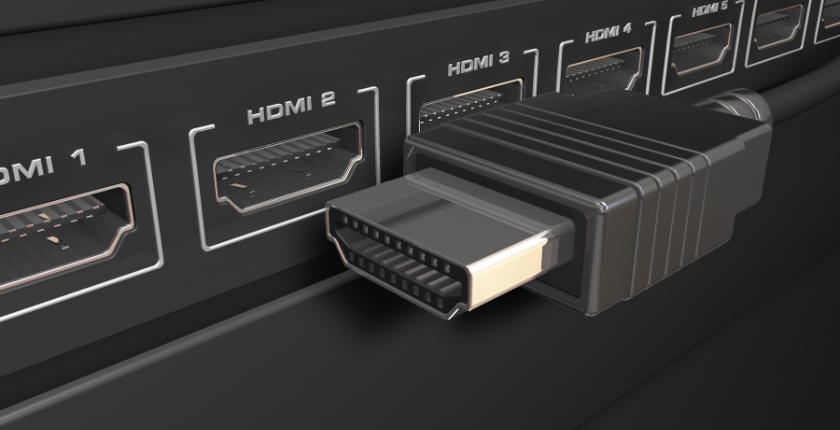

Cổng kết nối HDMI là một loại cáp có đầu kết nối chứa 19 chân, mỗi chân đảm nhiệm một nhiệm vụ cụ thể để hỗ trợ quá trình truyền tải dữ liệu. Thiết kế này cho phép cổng kết nối HDMI truyền đồng thời cả âm thanh và hình ảnh với chất lượng cao, đảm bảo tiêu chuẩn âm thanh đạt mức phòng thu và hình ảnh đạt độ phân giải cao. Chính vì vậy, HDMI là lựa chọn đáng tin cậy cho kết nối giữa các thiết bị điện tử như TV, máy chiếu, máy tính.

Nguyên lý hoạt động:

Các chân trong cổng kết nối HDMI được phân chia và thực hiện các nhiệm vụ cụ thể:

• Chân 1 đến 9: Được chia thành ba kênh dữ liệu TMDS (Transition Minimized Differential Signaling), mỗi kênh có một cực riêng và mặt đất để giúp truyền dữ liệu âm thanh và hình ảnh với độ chính xác cao, giảm thiểu tối đa lỗi tín hiệu.

• Chân 10 đến 12: Hỗ trợ đồng bộ hóa tín hiệu qua kênh TMDS Clock, giúp đồng bộ quá trình truyền dữ liệu giữa các thiết bị.

• Chân 13: Gửi lệnh và kiểm soát dữ liệu giữa các thiết bị, đồng thời điều chỉnh mức tiêu thụ điện năng qua CES (Consumer Electronics Control).

• Chân 14: Lưu trữ các cấu hình kết nối có thể dùng trong tương lai.

• Chân 15 và 16: Chân DDC (Display Data Channel) giúp liên lạc giữa các thiết bị qua thông tin EDID (Extended Display Identification Data), hỗ trợ việc hiển thị.

• Chân 17: Chân này đóng vai trò bảo vệ, là rào cản cho hai kênh DDC và CEC.

• Chân 18: Cung cấp nguồn điện +5V cho cổng HDMI.

• Chân 19: Đây là chân "nóng", giám sát hoạt động cắm và rút cáp cũng như sự thay đổi điện áp, giúp bảo vệ và duy trì kết nối ổn định.

Với thiết kế cấu trúc 19 chân và nguyên lý hoạt động này, HDMI đảm bảo quá trình truyền tải âm thanh và hình ảnh diễn ra ổn định, chất lượng cao và an toàn.

Công dụng và tính năng các loại cổng kết nối HDMI

Cổng kết nối HDMI mang đến nhiều lựa chọn kết nối đa dạng, phục vụ các nhu cầu khác nhau về tốc độ truyền tải và khả năng tương thích thiết bị.

Dựa trên tốc độ kết nối:

• HDMI tiêu chuẩn: Cổng này hỗ trợ độ phân giải 1080i ở tần số 60Hz, thích hợp cho các nhu cầu giải trí cơ bản như kết nối với TV.

• HDMI tốc độ cao: Được thiết kế để hỗ trợ các tính năng cao cấp như Deep Color và chuẩn 3D, đạt độ phân giải tối đa 1080p, phù hợp cho các ứng dụng yêu cầu chất lượng hình ảnh cao.

• HDMI tiêu chuẩn có Ethernet: Bổ sung đường Ethernet, cho phép truyền dữ liệu mạng trực tiếp giữa các thiết bị, giúp giảm số lượng cáp cần thiết khi kết nối với Internet.

• HDMI tốc độ cao có Ethernet: Kết hợp khả năng truyền hình ảnh chất lượng cao với kết nối Ethernet, lý tưởng cho các hệ thống giải trí cao cấp có yêu cầu truyền mạng.

• HDMI Automotive: Thiết kế chuyên dụng cho các thiết bị trong xe hơi, giúp kết nối đầu phát và màn hình trong môi trường ô tô.

Dựa trên khả năng tương thích với các thiết bị:

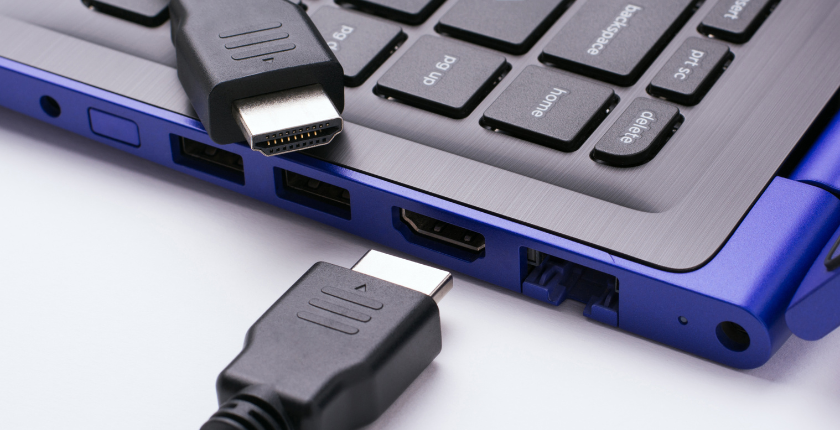

• HDMI tiêu chuẩn: Được sử dụng rộng rãi trong các thiết bị như TV, máy tính và laptop, mang lại sự linh hoạt trong các ứng dụng truyền tải đa phương tiện.

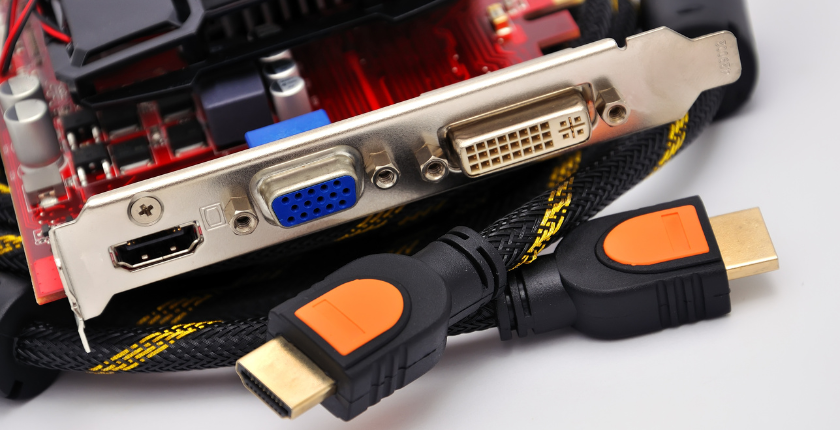

• Mini HDMI: Được thu nhỏ cho các thiết bị nhỏ gọn như máy ảnh và card đồ họa, cung cấp khả năng truyền tải hình ảnh chất lượng cao mà không làm tăng kích thước thiết bị.

• Micro HDMI: Đặc biệt dành cho các thiết bị di động như máy tính bảng và điện thoại, đảm bảo khả năng kết nối linh hoạt mà vẫn duy trì chất lượng cao.

• HDMI MHL: Hỗ trợ truyền hình ảnh từ các thiết bị di động hoặc máy tính bảng lên màn hình lớn, như TV, cho trải nghiệm giải trí sống động hơn.

Những loại cổng HDMI này giúp tối ưu hóa việc truyền tải hình ảnh và âm thanh, mang lại trải nghiệm tốt nhất cho người dùng trên nhiều thiết bị khác nhau.

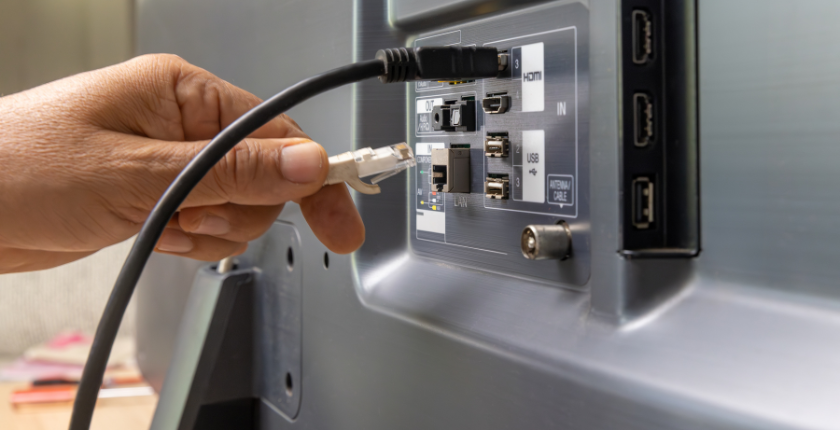

Thiết bị hỗ trợ kết nối với cổng HDMI

Hiện nay, các thiết bị thông minh ngày càng trở nên tiên tiến và đa dạng, mỗi loại đều tích hợp cổng HDMI phù hợp với thiết kế và nhu cầu sử dụng của mình:

• Cổng HDMI mini: Được trang bị trên các thiết bị nhỏ gọn nhưng yêu cầu chất lượng hình ảnh cao như card đồ họa, máy tính bảng, và máy ảnh DSLR, giúp người dùng dễ dàng chia sẻ hình ảnh và video với độ phân giải sắc nét.

• Cổng Micro HDMI: Phù hợp cho các thiết bị di động như máy tính bảng và các dòng điện thoại LG, Sony Xperia A, R, C. Loại cổng này cung cấp kết nối tiện lợi với màn hình lớn mà không làm ảnh hưởng đến sự gọn nhẹ của thiết bị.

• Cổng HDMI MHL: Được sử dụng rộng rãi trên nhiều loại điện thoại thông minh, cho phép kết nối điện thoại với máy chiếu hoặc màn hình lớn qua cổng HDMI. Đây là lựa chọn lý tưởng để trình chiếu nội dung từ điện thoại trong các cuộc họp hoặc buổi thuyết trình.

Nhờ các loại cổng HDMI chuyên dụng, người dùng có thể kết nối các thiết bị của mình dễ dàng, phục vụ nhu cầu giải trí, làm việc, và chia sẻ thông tin hiệu quả.

Ưu nhược điểm của cổng HDMI

Trước khi sử dụng cổng kết nối HDMI, bạn nên hiểu rõ các ưu và nhược điểm để đánh giá chính xác về hiệu quả kết nối của loại cổng này.

Ưu điểm

• Tốc độ truyền cao: cổng kết nối HDMI cho phép truyền dữ liệu với tốc độ 60 khung hình/giây, hỗ trợ độ phân giải Full HD, mang lại trải nghiệm hình ảnh mượt mà.

• Tiện lợi: Chỉ cần một dây cáp duy nhất để truyền tải cả âm thanh, video và hình ảnh, giúp kết nối đơn giản và gọn gàng hơn.

• Chất lượng âm thanh và hình ảnh: cổng kết nối HDMI hỗ trợ âm thanh đạt chuẩn phòng thu và hình ảnh sắc nét, tạo trải nghiệm tuyệt vời khi xem phim, nghe nhạc.

• Kích thước nhỏ gọn, tính thẩm mỹ cao: cổng kết nối HDMI có thiết kế nhỏ gọn, dễ mang theo, và không chiếm nhiều không gian.

• Dễ dàng kết nối: cổng kết nối HDMI tạo ra sự kết nối dễ dàng và nhanh chóng với nhiều thiết bị điện tử, hỗ trợ tốt cho học tập, làm việc và giải trí.

Nhược điểm

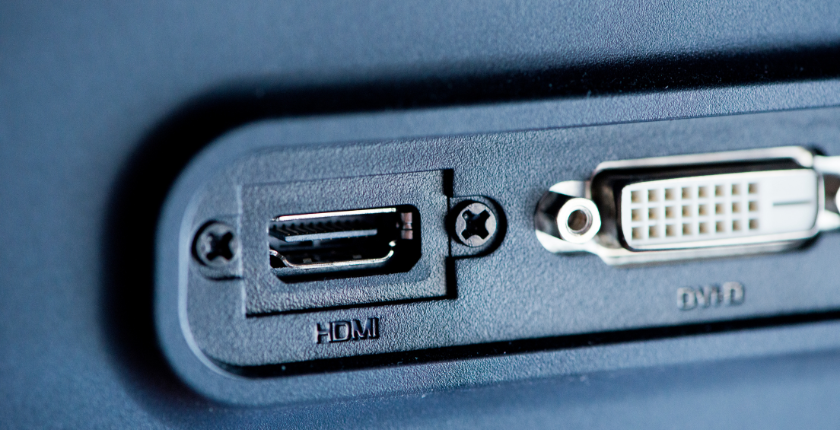

• Chi phí cao hơn: So với cổng VGA, giá thành của cổng kết nối HDMI thường cao hơn.

• Độ bền ổ cắm: Do không có cơ chế khóa, sử dụng nhiều lần có thể làm lỏng kết nối, dẫn đến đường truyền không ổn định.

• Hạn chế phổ biến ở một số nơi: Trong một số môi trường như trường học hoặc văn phòng, cổng VGA vẫn được sử dụng phổ biến, nên cổng kết nối HDMI chưa hoàn toàn thay thế được trong những nơi này.

Hiểu rõ những ưu, nhược điểm này sẽ giúp người dùng lựa chọn và sử dụng cổng kết nối HDMI hiệu quả hơn.

Tạm kết

Trên đây là một số thông tin cơ bản về cổng kết nối HDMI. Hy vọng bài viết sẽ giúp bạn hiểu rõ hơn về vai trò của HDMI trong việc truyền tải âm thanh và hình ảnh chất lượng cao, cũng như chọn lựa và sử dụng hiệu quả loại cổng này cho các thiết bị của mình.
